Ein Datenfluss-Bild bietet eine alternative Möglichkeit zur Anzeige der Datenflussprozesse und iPools (Interchange Pools) in einem Datenfluss. Anstatt alphabetische Listen der Datenflussprozesse und iPools in einem Datenfluss anzuzeigen, bieten Datenfluss-Bilder eine grafische Darstellung der durch iPools verknüpften Prozesse in einem Datenfluss. Die Verknüpfungen in Datenfluss-Bildern zeigen, wie iPools einen Datenfluss mit dem nächsten verbinden und wie iPool-Nachrichten durch den Datenfluss fließen.

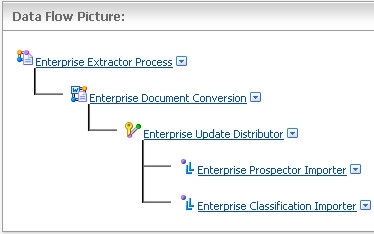

Datenfluss-Bilder können Datenflussprozesse darstellen, die aufeinanderfolgend oder parallel verknüpft sind. Die unten stehende Abbildung zeigt ein Datenfluss-Bild für einen Standard-Unternehmensdatenfluss, in dem iPool-Nachrichten sequenziell vom Unternehmensweit-Extractor-Prozess zum Aktualisierungsverteiler-Prozess und dann gleichzeitig zum Prospector-Importeur- und zum Klassifizierungs-Importeur-Prozess fließen. In diesem Beispiel werden dieselben iPool-Nachrichten zur gleichen Zeit an den Prospector-Importeur- und den Klassifizierungs-Importeur-Prozess geleitet.
Auch mit Datenfluss-Bildern können Sie die Verknüpfungen zwischen Datenflussprozessen verwalten. Sie können Verknüpfungen hinzufügen, entfernen oder Informationen zu ihnen anzeigen.
Verknüpfungen hinzufügen und entfernen
Sie können ein Datenfluss-Bild verwenden, um Prozesse in einem Datenfluss zu verknüpfen. Beim Hinzufügen eines neuen Prozesses zu einem Datenfluss können Sie dessen Verknüpfung entweder auf derjenigen Seite einrichten, auf der Sie den neuen Prozess erstellen, oder Sie können die Verknüpfung mithilfe eines Datenfluss-Bilds einrichten. Prozesse, die bei ihrer Aufnahme in den Datenfluss nicht verknüpft sind, werden ohne Verbindung am oberen Rand des Datenfluss-Bilds angezeigt. Beim Entfernen einer Verknüpfung werden die iPool-Verbindungen zwischen zwei Datenflussprozessen gelöscht. Sie können Datenflussprozesse jederzeit wieder verbinden, indem Sie eine neue Verknüpfung hinzufügen.
Informationen zu Verknüpfungen anzeigen
Wenn Sie Informationen zu einer Verknüpfung anzeigen, können Sie Angaben zu den iPool-Verbindungen in einem Datenfluss-Bild erhalten. Sie können beispielsweise die Anzahl der iPool-Nachrichten anzeigen, die erfolgreich weitergeleitet wurden oder die auf ihre Weiterleitung durch die Prozesse eines Datenflusses warten. Sie können zudem die Verzeichnisgröße (d. h. den Speicherplatz, den der iPool-Unterbereich in Anspruch nimmt) und den freien Speicherplatz (d. h. den insgesamt verfügbaren Speicherplatz auf dem durch den iPool-Unterbereich verwendeten Computer) überwachen.
